鞏義市金泰冶金材料有限公司
聯(lián) 系 人：曹經理
手 機：15939002888
電 話：0371-61077888
61076888
傳 真：0371-69578989
Q Q: 2267620468
網 址： www.nmghhsp.com
地 址：鞏義市八陵工業(yè)區(qū)
燒結精煉渣在低合金鋼的生產應用中

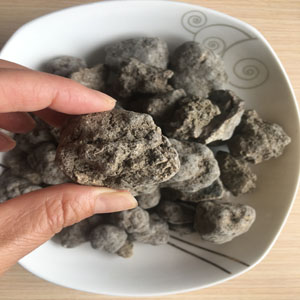

| 燒結精煉渣在低合金鋼的生產應用中。由于我國鋼材產品在社會發(fā)展中的升級使用，對鋼包精煉工藝的要求也提出了新的挑戰(zhàn)，燒結精煉渣在適應社會發(fā)展需要的低碳鋼、低合金鋼的精煉中，發(fā)揮了好的鋼水凈化作用。 可能由于成品鋼材的凈化程度不一樣，鋼廠對燒結精煉渣的成分要求也會有差別，不過一般燒結精煉渣的生產廠家都可以在客戶提供的理化指標下進行調整配料比例進行加工生產。 燒結精煉渣在鋼包精煉爐的實際操作使用中，以鋼水脫氧為主時，出鋼前直接加入包底；加入量由終點鋼水含碳量而定，一般按4-6kg/1000kg鋼配加；以鋼水脫硫為主時，包底預先加入使用量的1/3，一定要加在包底鋼流沖擊位置上；隨鋼水流出，邊加入2/3量；使用量6-8kg/1000kg鋼，視鋼水原始硫含量和使用效果確定。 鋼水精煉是煉鋼的重要工序，而煉鋼輔料的添加是決定鋼水精煉效果的重要因素。傳統(tǒng)鋼水精煉劑是由石灰和鋁釩土按一定比例配制而成。這樣做會導致添加不均勻，不僅影響精煉劑的成渣速度、精煉時間和能耗，造成成品鋼材的質量不穩(wěn)定，同時在運輸、生產過程中也會有粉塵發(fā)生，造成環(huán)境污染。 燒結精煉渣是在回轉窯的高溫熔煉下，將冶金石灰和鋁礬土按照比例配合，燒制成符合鋼廠要求的顆粒塊狀。成品燒結精煉渣在回轉窯高溫作用下成分充分熔合，均勻流出。將一部分精煉反應過程在精煉爐外提前完成，一般燒結精煉渣為二元渣系，即：CaO:45-50%;Al2O3:35-40%;SiO2 ≤ 5%; S ≤ 0.5%；P ≤ 0.5%；粒度：5-35mm 顆粒塊狀。 鞏義金泰冶金在長期與鋼廠的合作中，分享燒結精煉渣的只用范圍：燒結精煉渣主要用于LF爐、平爐、轉爐鋼包精煉時,脫去鋼水中的硫、氧等不純物，降低鋼中的有害元素及雜質的含量，適用于普碳鋼、高碳鋼、高、低合金鋼。 咨詢電話：0371-61077888；手機微信：15939002888；網址：http://www.nmghhsp.com  |
本文網址：
上一篇：鞏義鋁渣球煉鋼輔料品位
下一篇：鋼包改質劑河南哪家質量好
